Revisar e confirmar plantas

Objetivo

Revisar e confirmar as plantas enviadas por upload na ferramenta Plantas do projeto.

Fatores a considerar

• Permissões de usuário necessárias:
  • Permissões “Administrador” na ferramenta Plantas.
    OU
  • Permissões “Somente leitura” ou “Padrão” na ferramenta Plantas com a permissão granular “Fazer upload e revisar” habilitada no modelo de permissão.
    Obs.: os usuários com permissão granular só poderão revisar as plantas que tenham enviado.
• Informações adicionais:
  • Se você perceber que os nomes dos campos de planta, como Número de planta, Título e Disciplina, não estão sendo preenchidos corretamente, consulte Como melhorar a precisão do OCR em minhas plantas?
  • Se uma planta não estiver aparecendo na orientação correta, é possível girar o PDF antes de confirmar a planta. Consulte Posso girar uma planta no Procore?

Pré-requisitos

• Fazer upload de plantas

Etapas

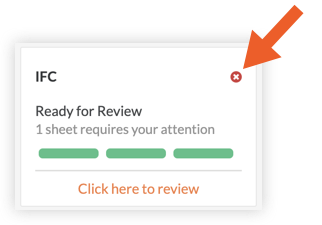

1. Clique no link “Clique aqui para acessar a revisão” no bloco de upload de planta.
   • Se o upload da sua planta contiver 8 ou mais folhas, você verá a janela “Ajude o Procore a rotular automaticamente o seu upload”.



     Na janela, preencha o seguinte:
     • Verifique se o Procore leu as plantas corretamente selecionando o número e o título corretos nos menus suspensos Número da planta e Título da planta.
       Obs.: se quiser que o Procore avalie outra planta para produzir resultados mais precisos, clique no link “O formato desta planta não é igual ao do conjunto? Clique aqui para tentar outro formato”.
     • Clique em Confirmar e ir para revisão.
       Nota: Isso abrirá a página Confirmar novas plantas na qual você poderá revisar e confirmar plantas.

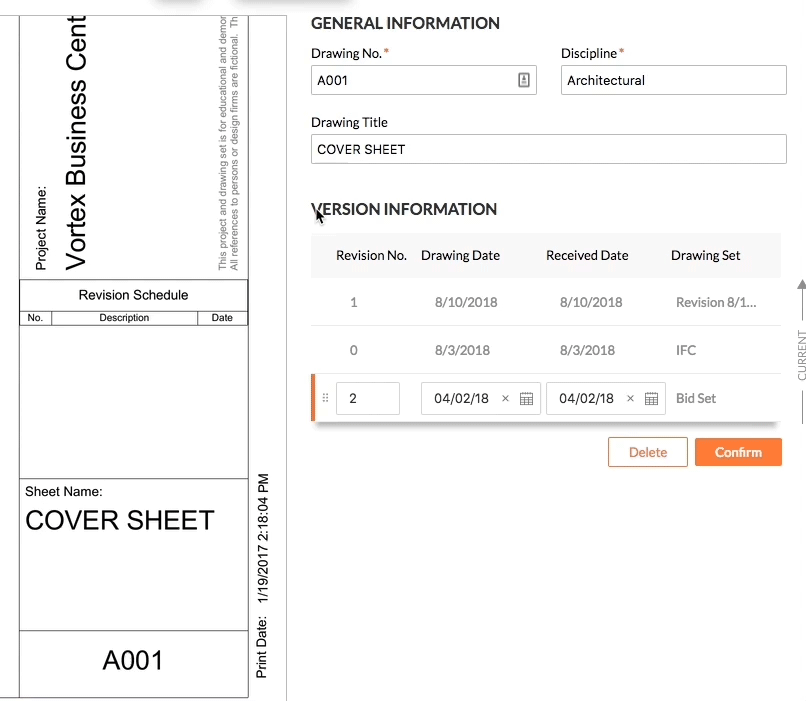

2. Verifique se todos os campos correspondem à folha da planta antes de confirmar:
   Nota: Ao padrão, o Procore foca no canto inferior direito da planta. Para alterar o foco da imagem miniatura, clique e arraste a imagem.
   • Informações gerais
     • Número da planta: verifique o número da planta.
     • Disciplina: verifique a disciplina da planta.
       Nota:
       • Esse campo é reconhecido automaticamente pelas letras que aparecem antes do número da planta. Você pode definir quais letras designam quais disciplinas seguindo as instruções aqui: Configurar Disciplinas de Desenho Padrão.
       • Se a disciplina da planta não tiver ou não aparecer na planta, você poderá optar por inseri-la manualmente. Após confirmar a planta, a nova disciplina será adicionada à lista Configuração de abreviação de disciplina do projeto e poderá ser selecionada para outras plantas.
     • Título da planta: verifique o título da planta.
   • Versões: as versões são ordenadas de acordo com o campo Data da planta, mas você pode usar uma operação de arrastar e soltar para colocar a versão que está enviando por upload em uma ordem diferente.
     Obs.: a versão no topo é considerada a versão atual.


     • Revisão: verifique o campo de revisão.
       Obs.:
       • Quando você fizer upload de uma planta correspondente a um número de planta que já exista em seu registro de plantas, o Procore marcará essa planta com o próximo número de revisão ou letra na sequência. Por exemplo, se você já tiver feito upload da revisão 5 da planta A2.1 e estiver fazendo upload de uma nova revisão, a revisão 6 aparecerá nesse campo.
       • Se você tiver inserido uma Data de planta para um conjunto de revisões de planta, o Procore classificará as plantas da mais antiga para a mais atual com base nas datas da planta. No entanto, pode ser necessário inserir os números de revisão manualmente.
       • O programa aceita números de revisão alfanuméricos (p. ex., número de revisão A1, 1A ou A.1). Para definir a ordem usada na página de configuração de plantas, consulte Definir configurações avançadas: Plantas.
       • Se você inserir um número que já exista em seu registro de plantas, receberá um alerta de que é a revisão está duplicada. Para adicionar uma planta com o mesmo campo de revisão, é necessário que um dos seguintes campos seja exclusivo: Nome do conjunto de plantas, Data da planta ou Data de recebimento.
     • Data da planta e Data de recebimento: verifique as datas ou selecione-as no calendário. Se você tiver definido as datas anteriormente na página de upload da planta, o Procore usará essas datas, mas você poderá alterá-las conforme necessário.
     • Conjunto de plantas: esse campo é preenchido automaticamente com base no conjunto para o qual você fez upload das plantas.
3. Opcional: se uma planta não estiver aparecendo na orientação correta, é possível girar o PDF antes de confirmar a planta. Consulte Posso girar uma planta no Procore?
   Obs.: não é possível girar a planta após ter confirmado a planta.
   • Clique em Girar planta.

   • Clique nos ícones de rotação no sentido horário ou anti-horário a fim de girar a planta para a posição correta.
   • Clique em Atualizar.
4. Confirme suas plantas:
   • Se tiver feito upload apenas uma planta ou quiser confirmar uma planta por vez, clique em Confirmar.
   • Se você tiver feito upload de várias plantas:
     1. Clique no conjunto de plantas para garantir que todas as informações estejam corretas. Dica! É possível pressionar as setas PARA CIMA/PARA BAIXO no teclado para percorrer as plantas do conjunto.
        Obs.: as plantas nas quais você clicou recebem a indicação da palavra “Visualizada” na lista de plantas. Se você visualizar uma planta e deixar o campo Revisão em branco, um ponto vermelho aparecerá na planta para indicar que há erros não resolvidos.

        • Pressione SHIFT no teclado para poder clicar e selecionar várias plantas de uma só vez.
        • Pressione CONTROL (PC) ou COMMAND (Mac) no teclado para poder selecionar várias plantas individualmente.
     2. Clique em Confirmar seleção.
        OU
        Se todas as plantas tiverem sido revisadas e não houver nenhum erro, clique em Confirmar tudo.

Próxima etapa

• Publicar plantas

Não deixe de conferir

• Gerenciar o registro de plantas
• Fazer upload de plantas
• Fazer upload de revisões da planta
